Berbagai Jenis Superheater Boiler
June 02, 2021Berbagai superheater pada boiler - superheater adalah komponen boiler subkritis yang berfungsi untuk memanaskan uap jenuh, pada tekanan kerja konstan, sehingga menjadi uap super panas (panas canggih). Dalam perkembangannya sejak awal abad ke-20, bersama dengan berbagai balapan desain boiler, beberapa ahli rekayasa dipatenkan dengan desain superheater yang berbeda. Berikut adalah berbagai superheater pada boiler, menurut paten-paten ini:
1. Superheater Konveksi
Seperti namanya, konveksi superheater adalah pipa boiler superheater yang ditempatkan di aliran gas buang tungku yang terbakar yang masih mengandung panas. Pipa superheater konveksi ini akan menyerap panas dari gas buang dengan konveksi. Konsep ini terutama ditujukan untuk memaksimalkan penyerapan panas dari pembakaran.
Berlawanan dengan Radians Superheater, karakteristik konveksi superheater semakin banyak uap air mengalir di pipa konveksi superheater, semakin tinggi suhu uap output konveksi superheater.
2. Radiant Superheater
Radiant Superheater adalah superheater yang diposisikan di area kamar boiler bakar, sehingga pipa superheater segera menyerap panti radiasi dari terbakar di tungku. Pada boiler pipa air modern, pipa superheater radiasi ini ditempatkan tergantung di bagian atas boiler tungku. Pipa-pipa ini akan menyerap energi panas terbesar kedua, setelah pipa tabung dinding (tabung raiser / evaporator).
Karakter Radian Superheater semakin banyak uap air mengalir di pipa radian superheater, semakin rendah suhu uap dalam output superheater ini.
3. Separatelly Dipecat Superheater
Separately Fired Superheater adalah superheater terpisah yang ditempatkan dengan boiler utama, dengan sistem pembakaran sendirian yang terpisah dengan boiler utama. Desain superheater ini tidak seperti jenis radian dan konveksi yang masih menggunakan panas pembakaran di tungku, tetapi sebenarnya menempatkan burner tambahan di area pipa superheater. Jenis superheater ini tidak populer, bahkan cenderung punah karena alasan efisiensi rasio pembakaran dengan kualitas uap yang tidak lebih baik daripada jenis superheater lainnya.
4. Kombinasi konveksi radiasi dan superheater
Jenis superheater terakhir adalah yang paling populer, dan masih diterapkan hari ini. Superheater ini juga menggabungkan dua karakter yang bertentangan antara Radians superheater dengan konveksi, sehingga uap superheated yang lebih homogen dalam memvariasikan debit aliran uap. Grafik di bawah ini akan menjelaskan karakteristik ini.

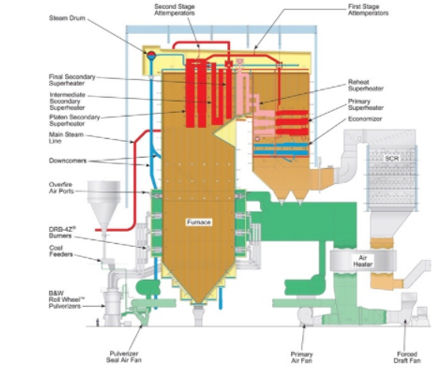

Dalam boiler subkritis modern, komponen superheater radian masih dibagi menjadi beberapa tahap. Seperti dalam diagram boiler subkritis di bawah ini, misalnya, setelah melewati superheater utama yang merupakan konveksi superheater, uap mengalir secara berurutan mengarah ke superheater sekunder platent, superheater sekunder menengah, maka yang terakhir adalah superheater sekunder terakhir. Desain ini terutama bertujuan untuk memaksimalkan penyerapan panas radiasi dari pembakaran di tungku.
